相机模型

坐标系

• 世界坐标系：物体在真实世界的三维坐标：$(X_w,Y_w,Z_w)$

• 相机坐标系：以相机光学中心为原点的坐标系，光轴与z轴重合：$(X_c,Y_c,Z_c)$

• 图像坐标系：相机拍摄图像的坐标系，原点为相机光轴与成像平面的交点，图像的中心点：$(x,y)$

• 像素坐标系：由于图像组成是像素，存储位置的原点在左上角：$(u,v)$

• 前三个坐标系的单位是毫米，最后一个是像素

坐标系转换

世界坐标系-相机坐标系

• $\begin{bmatrix}X_c\\Y_c\\Z_c\\1\end{bmatrix}=\begin{bmatrix}R&t\\0&1\end{bmatrix}\begin{bmatrix}X_w\\Y_w\\Z_w\\1\end{bmatrix}$

相机坐标系-图像坐标系

• $\begin{cases}x=\frac{f}{Z_c}X_c\\y=\frac{f}{Z_c}Y_c\end{cases}$
• $\begin{bmatrix}x\\y\\1\end{bmatrix}=\begin{bmatrix}\frac{f}{Z_c}&0&0&0\\0&\frac{f}{Z_c}&0&0\\0&0&\frac{1}{Z_c}&0\end{bmatrix}\begin{bmatrix}X_c\\Y_c\\Z_c\\1\end{bmatrix}$

图像坐标系-像素坐标系

• $\begin{cases}u=c_x+x\cdot f_x\\v=c_y+y\cdot f_y\end{cases}$
• $\begin{bmatrix}u\\v\\1\end{bmatrix}=\begin{bmatrix}f_x&0&c_x\\0&f_y&c_y\\0&0&1\end{bmatrix}\begin{bmatrix}x\\y\\1\end{bmatrix}$

畸变模型

• 相机的畸变一般只考虑径向畸变和切向畸变
• $\begin{cases}x_{distorted}=x(1+k_1r^2+k_2r^4+k_3r^6)+2p_1xy+p_2(r^2+2x^2)\\y_{distorted}=y(1+k_1r^2+k_2r^4+k_3r^6)+2p_2xy+p_1(r^2+2y^2)\end{cases}$
  • 其中：$r^2=x^2+y^2$

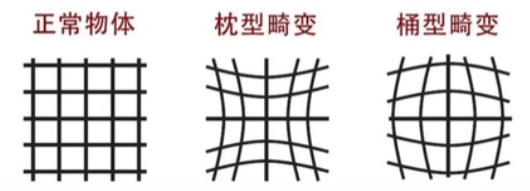

• k>0，枕形畸变
• k<0，桶形畸变

相机标定

标定结果

• 内参：$f_x,f_y,c_x,c_y,k_1,k_2,k_3,p_1,p_2$
• 外参：$R,t$

张氏标定法^[1]

• 将问题转化为三维投影二维后与图像通过最小二乘优化求解

• 目标函数：$\sum_{i=1}^{n}\sum_{j=1}^{m}\|m_{ij}-\hat{m}(A,R_i,t_i,M_j)\|$

• 但是优化量太多，对初值很敏感，容易陷入局部最优。张正友提出了一个获取初始值的方法

• 假定目标点在z=0的平面上，坐标变换可以简化为：

• $s\begin{bmatrix}u\\v\\1\end{bmatrix}=A\begin{bmatrix}r_1&r_2&r_3&t\end{bmatrix}\begin{bmatrix}X\\Y\\Z\\1\end{bmatrix}=A\begin{bmatrix}r_1&r_2&t\end{bmatrix}\begin{bmatrix}X\\Y\\1\end{bmatrix}$

• 这里就要求标定板要做成平面，这时问题可以简化为利用两组图像想，利用单应矩阵的求解$A,R,t$

• $\begin{bmatrix}h_1&h_2&h_3\end{bmatrix}=\lambda A\begin{bmatrix}r_1&r_2&t\end{bmatrix}$

• 最后优化目标方程，得到标定的最优解

改进

• 张正友方法没有限制圆环和棋盘格的标靶，圆环与棋盘格的优缺点

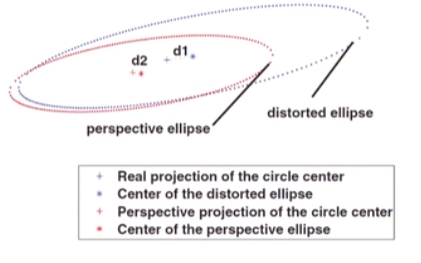

• 圆形的检测精度比棋盘格更高，但是存在偏心误差：投影后的椭圆中心不是圆心

• 圆环检测优化^[2]

• 标定靶检测边缘对检测结果的影响^[3]

标定操作

• 拍摄机位和数量的选择
  • 尽量将标定板在图形范围内都出现
  • 不同的角度旋转

标定评价

• 重投影误差(Re-projection error)：目标函数的误差

• 影响因素：

  • 检测精度
  • 噪声
  • 分辨率
  • 优化

应用

单目：PnP问题

cv::solvePnP

双目测量

代码

• opencv的标定函数

cv::calibrateCamera(object_points,image_points,imageSize,cam_intr_para,distCoeffs,rvecs,tvecs);

标定

import numpy as np
import cv2,traceback
chess_corner_x = 10  #
chess_corner_y = 8
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER,30,0.001)  # 定义：迭代最大次数，角点变化的最小值

obj_p = np.mgrid[:chess_corner_x,:chess_corner_y].T.reshape(-1,2)
z_p = np.zeros((chess_corner_x*chess_corner_y))
obj_p = np.c_[obj_p,z_p].astype(np.float32)  # 保存每个格子的位置，z轴的值为0

obj_points = []  # 真实世界坐标系
img_points = []  # 图像坐标系

#obj_p = np.zeros((chess_corner_x*chess_corner_y,3))

def detect():
    cap = cv2.VideoCapture(0)
    try:
        while 1:
            ret, frame = cap.read()
            if not ret:
                break
            gray = cv2.cvtColor(frame,cv2.COLOR_BGR2GRAY)
            # 检测棋盘角点像素坐标
            ret, corners = cv2.findChessboardCorners(gray,(chess_corner_x,chess_corner_y),None)
            if ret:
                # 寻找亚像素坐标，窗口大小5*5
                corners2 = cv2.cornerSubPix(gray,corners,(11,11),(-1,-1),criteria)
                obj_points.append(obj_p)  # 物点
                img_points.append(corners2)
                frame = cv2.drawChessboardCorners(frame,(chess_corner_x,chess_corner_y),corners2,ret)
            cv2.imshow("cap", frame)
            if cv2.waitKey(30) == 27:
                break
    except:
        traceback.print_exc()
    finally:
        cap.release()
        cv2.destroyAllWindows()
detect()
ret,mrx,dist,rvecs,tveces = cv2.calibrateCamera(obj_points,img_points,(chess_corner_x,chess_corner_y),None,None)
if ret:
    print("done!",mrx,dist,rvecs,tveces)
else:
    print("calibration error")
tot_mean_error=0
mean_error_image = 0
for i in range(len(obj_points)):
    reprojected_points,_ = cv2.projectPoints(obj_points[i],rvecs[i],tveces[i],mrx,dist)
    reprojected_points=reprojected_points.reshape(-1,2)
    mean_error_image=np.sum(np.sum(np.abs(img_points[i]-reprojected_points)**2,axis=-1)**(1./2))/np.alen(reprojected_points)
    tot_mean_error +=mean_error_image
mean_error=tot_mean_error/len(obj_points)
print("Mean reprojection error: ",mean_error)
tot_error=0
total_points=0
for i in range(len(obj_points)):
    reprojected_points,_ = cv2.projectPoints(obj_points[i],rvecs[i],tveces[i],mrx,dist)
    reprojected_points=reprojected_points.reshape(-1,2)
    tot_error+=np.sum(np.abs(img_points[i]-reprojected_points)**2)
    total_points+=len(obj_points[i])
mean_error=np.sqrt(tot_error/total_points)
print("Mean reprojection error: ",mean_error)

---

1. A Flexible New Technique for Camera Calibration ↩︎

2. Accurate camera calibration using iterative refinement of control points ↩︎

3. Algorithm for computation of region-based image edge profile acutance ↩︎
